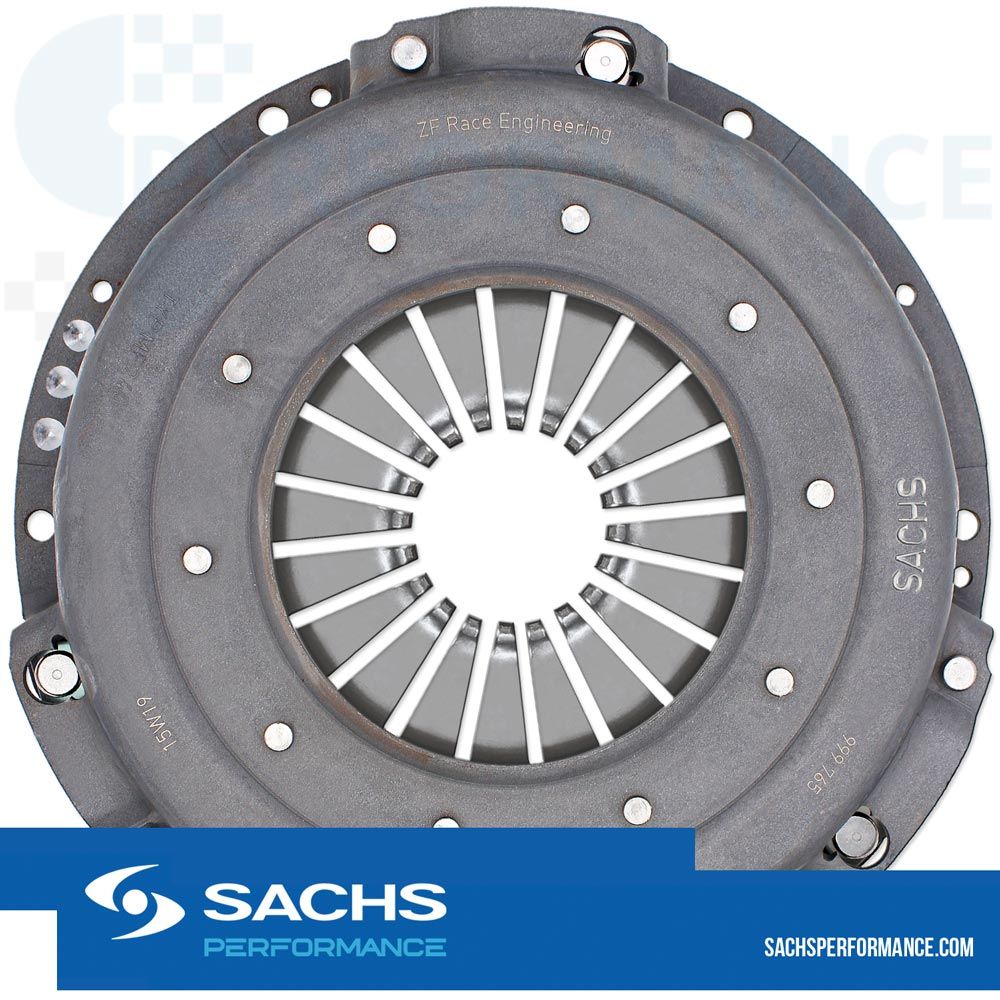

883082.999765 - Kopplingspressfot

Specifikationer – SACHS 765 Tryckplatta
Modell: SACHS –765
Bilmodell: BMW M5 E34 (årsmodell 1988–1992, 3,6 L motor)
Diameter: 240 mm
Lamelltjocklek (organisk): 9,2 mm (standard)
Stött vridmoment:
Upp till 600 Nm med organisk lamell
+ 25 % med 6‑puck sinterlamell → ca. 750 Nm
+ 30 % med 4‑puck sinterlamell → ca. 780 Nm

Montering & Justering
Viktigt: Tryckplattan är optimerad för lameller som är 9,2 mm tjocka.
Användning av tjockare lamell (> 9,2 mm)
Om lamellen är tjockare än 9,2 mm måste tryckplattan shimas ut motsvarande den extra tjockleken.
Användning av tunnare lamell (< 9,2 mm)
Till exempel, med en 8 mm sinterlamell saknas 1,2 mm för optimal förspänning.
Lösning: Ta bort material (1,2 mm) från svänghjulets yta under tryckplattan så att plattan kommer närmare lamellen.

Rekommendation
Använd rätt lamelltjocklek för optimal friktion och kopplingsfunktion.
Vid byte till sinterlamell bör man ta hänsyn till antingen:
justering av svänghjulet, eller
användning av shims vid användning av tjockare lamell.
Felaktigt avstånd kan leda till dålig kopplingsfunktion eller slirning.
