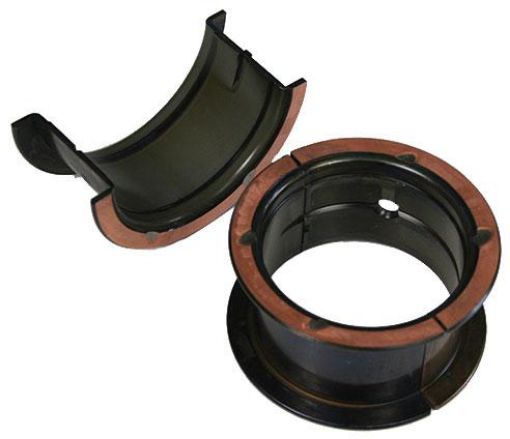

ACL Race ramlager till Chevrolet LS- och LQ-serie V8-motorer med standard vevaxel och extra lagerspel. HX-versionen har cirka 0,001" extra spel jämfört med den vanliga H-STD-versionen och används typiskt för prestandamotorbyggen, trimning och motorsport där något större lagerspel önskas vid hög belastning.
ACL Race Series är utvecklad för motorer med hög belastning där högre krav ställs på lagren än vid vanlig standardanvändning. Ramlagren är tillverkade av höghållfasta material och har optimerad lagerdesign för att säkerställa hög bärförmåga, förbättrad värmeledning och stabil oljeförsörjning under belastning.
Lagren har utökade oljespår som bidrar till förbättrad oljefördelning till vevlagren och hjälper till att upprätthålla en stabil oljefilm vid höga belastningar och varvtal. Det extra lagerspelet i HX-versionen kan vara relevant för motorer med högre driftstemperatur, högre oljetryck, kraftigare belastning eller specifika krav från motorbyggaren.
Förbättringar i material, dynamisk tjocklek, värmeledning, oljespår och oljefördelning är några av de faktorer som gör ACL till en av de ledande tillverkarna av prestandamotorlager. Korrekt lagerpassning och lagerspel ska alltid kontrolleras vid montering.
Specifikationer:
Typ: ACL Race ramlager HX
Material: Trimetall koppar/bly-legering (F780) med stålrygg och galvanisk overlay
Vevaxel: Standardstorlek (STD)
Lagerspel: Cirka 0,001” / 0,025 millimeter extra lagerspel jämfört med H-STD
Lagerdesign: 180° oljespår i övre lagerhalvan med matchande delvis oljespår i nedre halvan
Lagertyp: Övre och undre ramlager
Innehåll: 10 lagerhalvor (5 kompletta ramlager)
ACL artikelnummer: 5M7298HX-STD
Maximal total längd: 26,1 millimeter
Maximal axeldiameter: 65,007 millimeter
Maximal tunneldiameter: 69,887 millimeter
Maximalt vertikalt lagerspel: 0,071 millimeter
Maximal godstjocklek vid kronan: 2,42 millimeter
Minimal axeldiameter: 64,993 millimeter
Minimal tunneldiameter: 69,873 millimeter
Minimalt vertikalt lagerspel: 0,031 millimeter
Passar motorkod:
LR4 / LY2 / LS1 / LS6 / LS2 / LS3 / L99 / LFA / L76 / L98 / Vortec 6.0L / Vortec 6.2L
