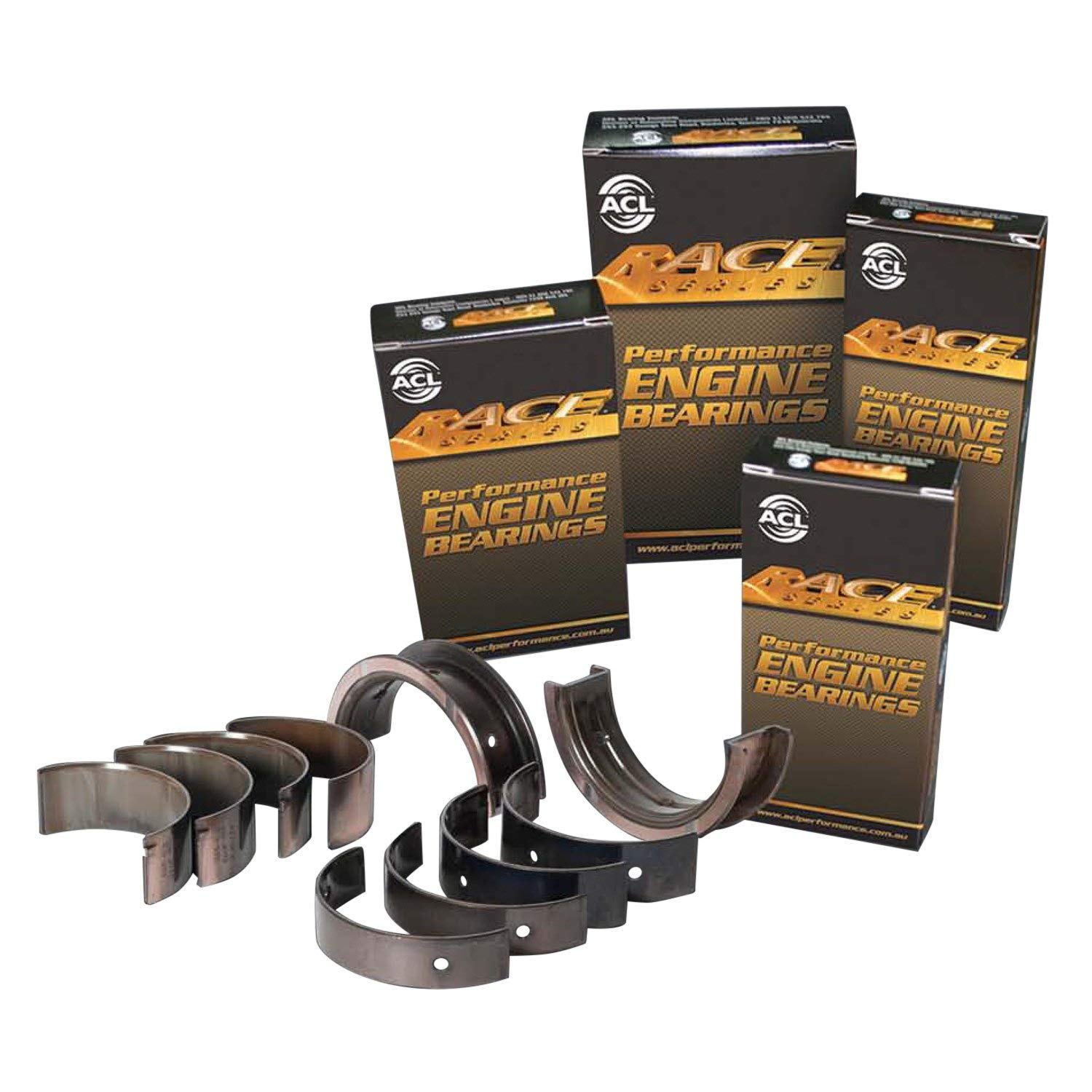

ACL Race ramlager till Toyota 1JZ-GE-, 1JZ-GTE-, 2JZ-GE- och 2JZ-GTE-motorer med standard vevaxel och extra lagerspel. HX-versionen har större lagerspel än den vanliga H-STD-versionen och används typiskt för trimning, motorsport och prestandabyggda motorer där ett något ökat lagerspel önskas vid hög belastning.
ACL Race Series är utvecklad för motorer med hög belastning där det ställs högre krav på lagren än vid en vanlig motorrenovering. Lagren är tillverkade av ACL:s F780-trimetallmaterial som ger hög bärförmåga, förbättrad värmeledning och god motståndskraft mot belastning vid höga varvtal och högt cylindertryck.
HX-versionen är lämplig för motorbyggen där motorbyggaren behöver extra lagerspel, exempelvis vid högre driftstemperaturer, ökad belastning eller specifika krav på lagerpassning. Lagerdesign och oljefördelning bidrar till att upprätthålla en stabil oljefilm under hög belastning.
Korrekt lagerpassning och lagerspel ska alltid kontrolleras vid montering.
Specifikationer:
Typ: ACL Race ramlager HX
Material: Trimetall koppar/bly-legering (F780) med stålrygg och overlay
Vevaxel: Standardstorlek (STD)
Oljespel: Ökat oljespel på 0,068–0,084 millimeter jämfört med H-STD
Lagertyp: Övre och undre ramlager
Innehåll: 10 lagerhalvor (5 kompletta ramlager)
ACL artikelnummer: 7M8103HX-STD
Maximal total längd: 20,0 millimeter
Maximal axeldiameter: 62,001 millimeter
Maximal tunneldiameter: 66,035 millimeter
Maximalt vertikalt lagerspel: 0,084 millimeter
Maximal godstjocklek vid kronan: 1,991 millimeter
Minimal axeldiameter: 61,984 millimeter
Minimal tunneldiameter: 66,020 millimeter
Minimalt vertikalt lagerspel: 0,068 millimeter
Passar motorkod:
1JZ-GE / 1JZ-GTE / 2JZ-GE / 2JZ-GTE
