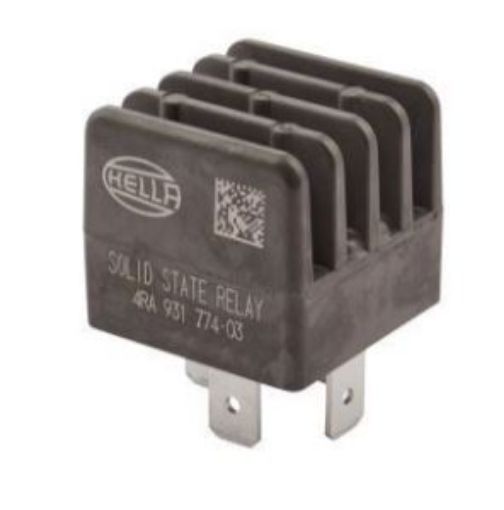

HELLA 4RA 931 774-031 solid-state-relä 12V 4-poligt
HELLA 4RA 931 774-031 är ett 12V 4-poligt solid-state huvudströmsrelä, utvecklat för krävande fordonsapplikationer där det ställs höga krav på driftsäkerhet, hög kopplingsfrekvens och kompakt konstruktion. Reläet används typiskt i elektriska system för bland annat fläktmotorer, glödstift, lampor och värmesystem, där traditionell mekanisk relästyrning inte alltid är den bästa lösningen.
Reläet är utfört som ett normalt öppet relä med 1 Form A / SPST N/O kontaktfunktion och är avsett för pulsationsstyrda belastningar. Som solid-state-relä arbetar det utan mekaniska kontaktdelar på samma sätt som ett traditionellt relä, vilket ger tyst drift, hög kopplingsstabilitet och lång livslängd vid upprepad belastning.
Den förseglade konstruktionen med IP67-skydd gör reläet lämpligt för montering i krävande miljöer där det kan utsättas för fukt, damm och temperatursvängningar. Reläet är dessutom byggt utan monteringsfäste och levereras med 4-polig Plug Type B-anslutning, vilket gör det relevant både för utbyte och specialbyggen där plats och monteringsform har betydelse.
HELLA 4RA 931 774-031 är specificerat för kontinuerlig ström upp till 22A och har överbelastningsskydd upp till 80A. Det är dessutom konstruerat för drift vid temperaturer från -40°C till +125°C och kan arbeta med kopplingsfrekvenser upp till 1000 Hz. Reläet beskrivs också som motståndskraftigt mot kortslutning, överbelastning, fel polaritet och avbrott i jordförbindelsen, vilket gör det lämpligt för krävande elektriska installationer i fordon.
Specifikationer
Tillverkare: HELLA
Artikelnummer: 4RA 931 774-031
Typ: Solid-state-relä / huvudströmsrelä
Spänning: 12V
Antal stift: 4
Kontakttyp: 4-polig Plug Type B
Kontaktfunktion: Normalt öppen, 1 Form A / SPST N/O
Driftsätt: Pulsationsstyrd
Skyddsklass: IP67
Kopplingsfrekvens: Upp till 1000 Hz
Drifttemperatur: -40°C till +125°C
Max. kontinuerlig ström: Upp till 22A
Belastning vid 25°C: 18A
Belastning vid 105°C: 12A
Överbelastningsskydd: 80A
Montering: Utan monteringsfäste
Egenskaper: Tyst drift, hög kopplingsstabilitet, kompakt design
Ersätter / korsreferenser
Mercedes-Benz: A 002 542 48 19, 002 542 48 19
VW: 990 002 047
Ford: 9M6T-14N135-AA
Jaguar: 02C2C6786
AGCO: 700727079
Andra nummer: HELLA 4RA007865-031, WÜRTH X04142
