Nuke Performance competition fuel cell unit fuel surge tank 2L

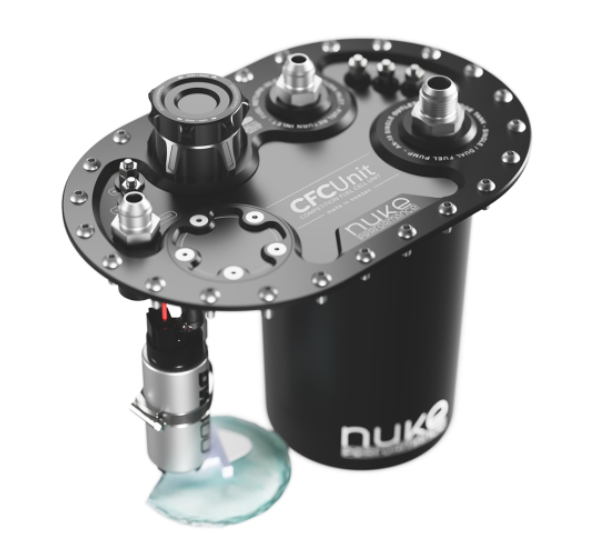

Nuke Performance CFC Unit är en low profile Competition Fuel Cell Unit med integrerad fuel surge tank och fuel pump hanger. Den är utvecklad för motorsport, trackdays, time attack och drifting, där låg vikt, stabil bränsletillförsel och hög säkerhet är avgörande.

CFC Unit monteras direkt i en aftermarket fuel cell med standard 6 x 10” 24-bults fill plate-mönster. Lösningen fungerar som en integrerad drop-in surge tank och ersätter behovet av en extern surge tank, vilket minskar antalet externa slangar, kopplingar och bränslepumpar.

Den integrerade fuel surge tanken har en volym på cirka 2,0 liter och håller högtrycksbränslepumparna försörjda med bränsle under hård körning. Systemet är utvecklat för att minska risken för bränslesvält vid acceleration, inbromsning och kurvtagning, där vanliga bränslesystem kan få problem med att upprätthålla ett konstant bränsleflöde.

CFC Unit stöder en lift-pump i själva fuel cellen samt en eller två interna högtrycksbränslepumpar i den integrerade surge tanken. Konstruktionen passar de flesta vanliga 39 millimeter bränslepumpar samt större pumpar som DeatschWerks DW400, Walbro GST400, GST450, GST520, Bosch BR540 och Aeromotive Stealth 450.

Den överdimensionerade AN-10 ORB-utgången samlar flödet från de interna högtrycksbränslepumparna i en gemensam bränsleledning, medan returporten är utförd i AN-8 ORB. CFC Unit är dessutom utrustad med elektriska genomföringar med 6 millimeter bultanslutningar, så att pumparna kan matas säkert även vid hög strömförbrukning.

Enheten är kompatibel med bensin, metanol, etanol och E85. Detta gör den väl lämpad för seriösa motorsportbyggen och högpresterande bränslesystem där en kompakt, lätt och professionell lösning direkt i fuel cellen önskas.

Observera:
Bränslepumpar ingår inte och måste väljas separat. Utlopps- och returkopplingar ingår inte heller och måste väljas separat efter önskad AN-storlek. Fuel level sender ingår inte, men CFC Unit passar de flesta fuel level senders med 5-bults SAE-mönster.

Specifikationer:
Typ: Competition Fuel Cell Unit med integrerad fuel surge tank
Tillverkare: Nuke Performance
Artikelnummer: 150-05-201
Intern surge tank-volym: Cirka 2,0 liter
Montering: 6 x 10” 24-bults fill plate-mönster
Minsta monteringsdjup: 219 millimeter
Pumpkonfiguration: 1 lift-pump och 1–2 högtrycksbränslepumpar
Pumpkompatibilitet: De flesta 39 millimeter bränslepumpar samt utvalda större pumpar
Utgång: AN-10 ORB
Retur: AN-8 ORB
Ventil: AN-8 / 3/4 UNF
Elektriska anslutningar högtryckspump: 3 st. upp till 125 ampere vardera
Elektriska anslutningar lift-pump: 2 st. upp till 125 ampere vardera
Bränslekompatibilitet: Bensin, metanol, etanol och E85
Längd: 295 millimeter
Bredd: 194 millimeter
Vikt: 1934 gram
Användning: Motorsport

Ingår:
1 x Nuke Performance CFC Unit low profile version
2 x 1/4” BSPP till 8 millimeter slangnippel
1 x 1/4” BSPP plugg för single högtrycksbränslepumpskonfiguration
2 x 39 millimeter inserts för högtrycksbränslepumpsfäste
1 x Viton-packning för 24-bults fuel cells
1 x Low profile tanklock
1 x Dual billet pumphållare och justerbar lift-pumphållare
1 x AN-8 / 3/4 UNF till AN-6 säkerhetsventil
1 x FLS spacer för fuel level sender
24 x 1/4-28 UNF bultar med nylonbrickor
